Wolfi zerlegt eine 200D M/RSF-Pumpe (1)
Typenschild		 esp10823.jpg
Fahrerseite		 esp10824.jpg
Blockseite		 esp10825.jpg
Unterseite		 esp10826.jpg
Reglerdeckel
Antriebsritzel		 esp10828.jpg
ESP-Rücklauf		 esp10833.jpg

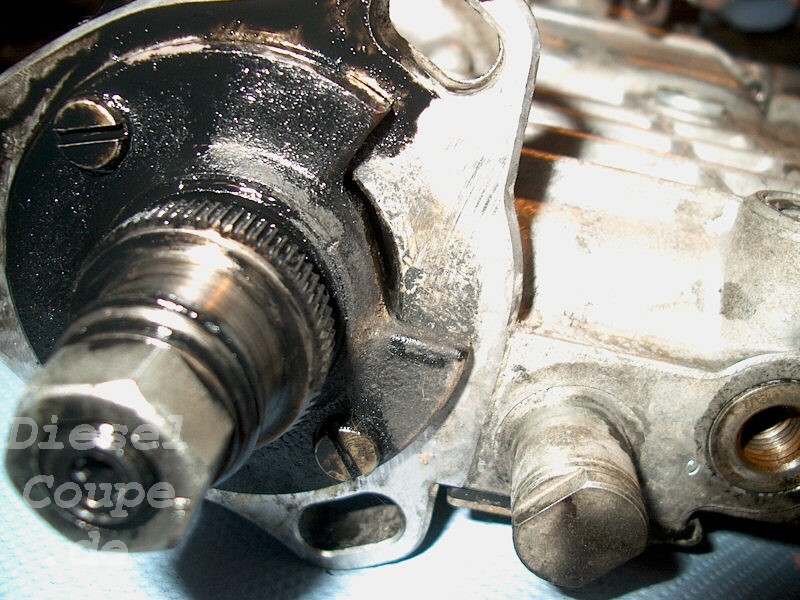

Dicht-Ring MÖL		 esp10834.jpg
Ölrücklaufschlitz		 esp10835.jpg
Regelstangendeckel
Regelstange sichtbar		 esp10837.jpg
Stopdose "Betrieb"		 esp10838.jpg
Stopdose "Stop"		 esp10839.jpg
Klemmung Stutzen		 esp10843.jpg
Reglerdeckel ab
Großansicht Regelstange		 esp10852.jpg
dito "Vollgas"		 esp10853.jpg
dito "Stop"		 esp10855.jpg
Pumpelementsteuerung		 esp10857.jpg
dito
Stutzen lösen		 esp10860.jpg
Stutzen+Druckhalteventil		 esp10862.jpg
Druckhalteventil im Detail		 esp10864.jpg
CU-Scheibe im Stutzen		 esp10867.jpg
Blick in HD-Teil
"durch" Zulauf geschaut		 esp10878.jpg
HD-Teil "Stop"		 esp10879.jpg

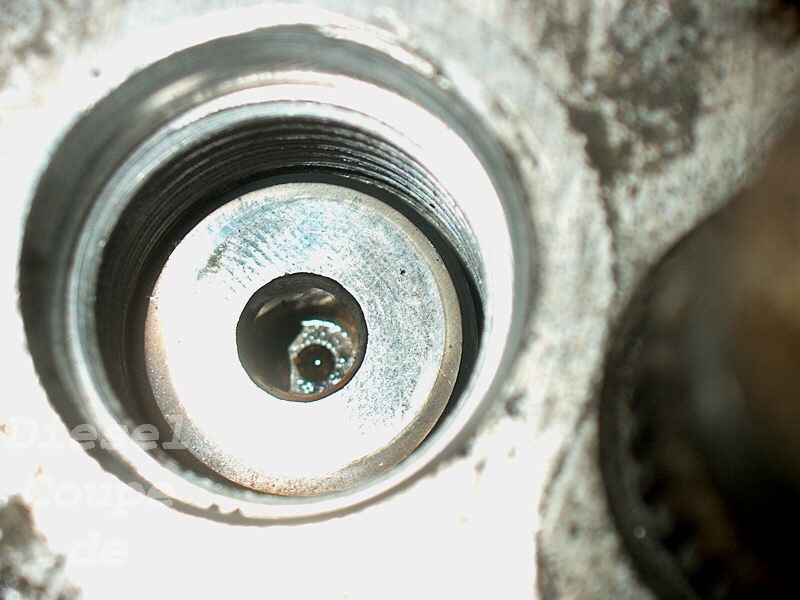

HD-Teil "Vollgas"		 esp10883.jpg
Kolben auf "Stop"		 esp10884.jpg
Kolben auf "Vollgas"
"Zylinder" ausgebaut		 esp10888.jpg
"Zylinder" nackig 1		 esp10889.jpg
"Zylinder" nackig 2		 esp10891.jpg
"Zylinder" nackig 3		 esp10892.jpg
durchguggen von unten
mit Druckhalteventil		 esp10896.jpg
Kolben durch Zulauf		 esp10898.jpg
Bodenplatte ab		 esp10900.jpg
"Nockenwelle"		 esp10901.jpg
Nockenkurve an Zyl.4
